スリッター巻取機とは何ですか？

現代の工業生産が急速に発展する中、スリッター＆リワインド機彼らは、さまざまな生産プロセスに頻繁に現れる、沈黙の影のドライバーのようなものです。重要な機械として、産業の発展と社会の進歩に重要な役割を果たしています。私たちが毎日目にする食品の包装からハイエンドの電子製品の洗練された生産に至るまで、それらは不可欠なものです。-したがって、このスリッター巻き戻し装置の効率的な使用とメンテナンスが重要です。それにもかかわらず、「スリッター リワインダー」という用語は、多くの人にとって依然として比較的馴染みのないものです。実際、スリッター巻取機は産業オートメーションにおいて重要かつかけがえのない役割を果たしています。では、スリッターリワインダーとは一体何でしょうか?この一見シンプルだが魅力的な分野の背後には、どのような隠された秘密があるのでしょうか?次に、その背後にある謎を明らかにしましょう。

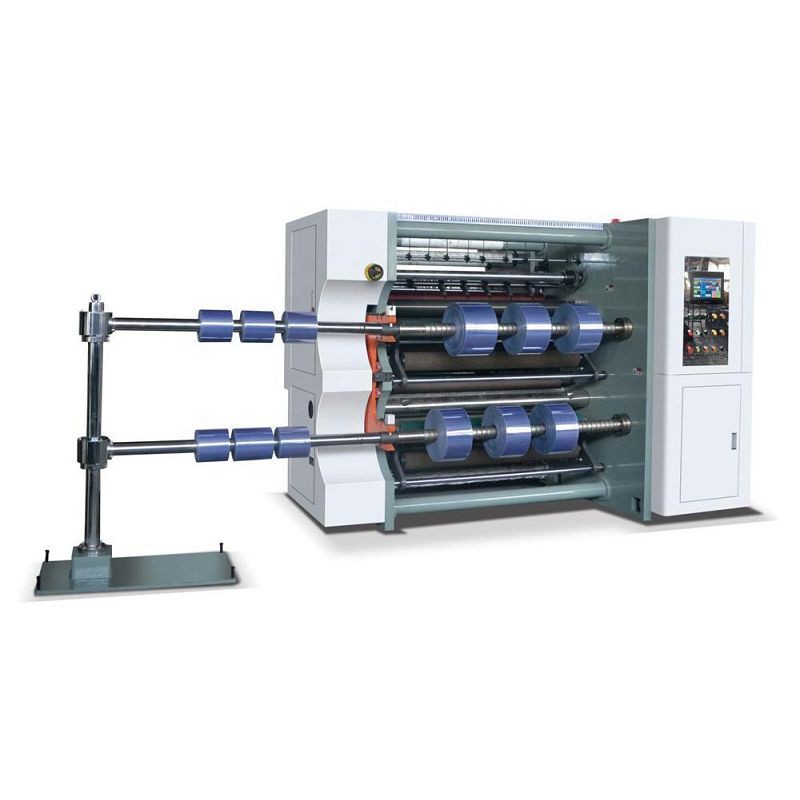

スリッターリワインダーは本質的に、ロール材料をスリットして巻き戻すために特別に設計された機械です。スリットおよび巻き取り技術は、特別に設計された機構を利用して、さまざまな長さのウェブを切断または一緒に巻き取りながら連続的に処理します。この装置には、確立された規格に従って大きなロール状の材料をより狭いセクションに分割し、特定の要件を満たす製品に巻き戻すための多数の機械構造と制御方法が組み込まれています。
標準的なスリッター{0}}リワインダーは、主に次のコア コンポーネントで構成されています。

• 巻き出し：加工プロセス全体の最初のステップとして、原料ロールを安定して巻き出します。巻き戻しはリールによって行われ、その主な機能は原材料を機械フレーム上に均一に広げ、一貫した完成品の品質を確保することです。この装置には通常、材料の特性や加工要件に基づいて巻き出し時の張力を正確に制御する張力制御システムが装備されており、巻き出し中に材料が伸びたり、変形したり、垂れたりしないようにします。
• スリッター機構について: これはスリッター巻取機の重要なコンポーネントであり、巻き戻された素材を希望の幅に正確にカットする役割を果たします。{0}スリッターは全工程を通じて高速で動作します。一般的に使用される切削工具には、丸ナイフと直刃があります。これらのさまざまなタイプのナイフは、さまざまな材料や切断要件に適しています。
• トラクション装​​置について: スリット機構の後ろに位置し、その中心的な役割は、スリット材料を安定した速度で前方に搬送し、継続的かつ安定したスリット作業を保証することです。このデバイスは、必要に応じて長さや幅などのパラメータを調整することもできます。さらに、牽引装置は材料の張力を適切に調整および管理することができる。
• 巻き取り装置: 巻き取り装置の主な役割は、処理プロセス全体を通じて、切断された材料がきれいかつコンパクトに巻き取られて、新しいロール製品が形成されるようにすることです。巻き戻し装置は、2 つの平行な回転可能なリールで構成されています。各リールには、その回転速度と回転方向を制御するためのテンション機構と、このテンション機構に接続された駆動機構が備えられている。また、素材の特性や巻き取り条件に応じて巻き取りテンションを正確に調整するテンションコントロールシステムを搭載しており、巻き取り後の外観がスムーズでコンパクトになり、その後の保管、輸送、使用が容易になります。制御システムに関しては、最新のスリッター巻き取り機は通常、PLC (プログラマブル ロジック コントローラー) やヒューマン マシン インターフェイス (HMI) などの高度な電気制御システムを利用しています。これらのシステムは産業用コンピュータを中心としたデジタル制御システムです。これらの制御システムにより、切断幅、巻き取り張力、加工速度などの装置パラメータをオペレータが簡単に設定・調整することができ、製造工程全体の精密な管理と自動運転が可能になります。

スリッターは、スリッターとリワインダーの最も基本的かつ重要な機能の 1 つと考えられています。スリッターは、加工対象の紙やフィルムを所定のサイズにカットし、テンション調整装置を使用して安定した巻き取りを実現します。-実際の生産では、広幅の包装紙、プラスチックフィルム、金属箔などの多数の原材料が大きなロールで供給されます。これらの材料には幅広い厚さがあるため、必要な長さのストリップを製造するにはスリットが必要です。ただし、これらの材料の幅要件は製品や使用環境によって異なります。したがって、顧客の多様なニーズを満たすことができる高性能のスリッターとリワインダーを開発することが不可欠です。-スリッターとリワインダーは、特定の生産要件に合わせて、これらの大きな材料を特定の幅のストリップに正確に切断できます。スリットと巻き取り技術はすでに工業生産において広く使用されています。たとえば、食品包装業界では、さまざまな食品包装仕様を満たすために、幅広の包装紙をさまざまな幅の狭い包装材料に切断する必要があります。同様に、エレクトロニクス産業では、特定の高精度電子部品には特定の幅の絶縁材料または導電性フィルムが必要です。{12}}スリッターリワインダーは、スリット素材の幅が非常に高い精度基準を満たしていることを保証し、電子製品の製造要件を満たします。

巻き取り機能の核心は、カットされた素材を標準ロール形状に巻き戻すことです。スリッターリワインダーは、この機能を利用して設計・製作された新しいタイプの装置です。カットした材料をそのまま保管して短冊状に使用すると、スペースを取るだけでなく、輸送やその後の加工にも不便を感じます。生産効率の向上、原材料の無駄削減、生産コストの低減を図るため、紙材料をスリットするための巻取り軸構造の自動アンワインダーを開発しました。スリッターリワインダーは、巻き取り機能を利用して、切断された材料を一定の直径と密度のロールに整然と巻き取ることができます。また、機械的強度が高いため、特殊な用途の仮包装材としても幅広く使用できます。たとえば、印刷業界では、カットされた用紙は、その後の製本や輸送のために巻き戻される必要があります。繊維産業では、カットした生地をその後の切断と縫製のためにきれいなロールに巻き戻す必要があります。

包装産業
スリッター巻き取り機は、包装業界で最も一般的な用途の 1 つです。社会経済の発展と科学技術の進歩に伴い、包装材料の需要が増加しており、スリッター製造に新たな課題が生じています。食品包装では、一般的なポテトチップの袋やビスケットの箱、高級チョコレートのギフト箱など、包装材料をスリッター巻き取り機で処理する必要があります。-医薬品やヘルスケア製品などの特殊産業では、スリッター巻取機はさらに重要な役割を果たします。スリッターリワインダーは、さまざまな包装紙やプラスチックフィルムを適切な幅に切断し、さらに包装機器の規格を満たすロールに巻き戻すことができ、食品に見た目も美しく実用的な包装ソリューションを提供します。さらに、高品質製品に対する市場の需要の高まりに伴い、スリッター巻き取り機の人気が高まっています。{6}}日用品の包装では、シャンプーやシャワージェルなどのボトル入り製品のラベルには、製品パッケージに正確に貼り付けるために、ラベル素材を正確に切り込み、巻き戻すスリッター巻き取り機が必要です。
印刷業
印刷業界におけるスリッターリワインダーの需要も膨大です。この製造工程では、印刷用紙は厚みがあり表面が粗いため、印刷物を目的の仕様に合わせてスリット機でスリットしたりカットしたりする必要があります。印刷プロセスでは、多くの場合、紙は大きなロールで印刷機に供給されます。したがって、効率的で安定しており、操作が簡単なスリッターおよび巻き戻し機を設計することが、多くの印刷会社にとって課題となっています。--印刷プロセスが完了した後、切断、製本、配布などの後続の処理ステップに備えて、印刷済みの用紙を正確にスリットして所定のサイズに巻き戻すためのスリットおよび巻き取り機が必要です。-たとえば、書籍の印刷プロセスでは、スリットおよび巻き戻し機を使用して、大きな印刷ページを 1 ページ幅に切断し、さらに製本に適した形式に巻き戻すことができます。ポスター印刷工程では、大型のポスター素材を展示・掲示に適したサイズにカットすることができます。

エレクトロニクス産業
電子技術の急速な進歩に伴い、エレクトロニクス業界のスリット機や巻き取り機への依存も高まっています。現在、国内のエレクトロニクス製造業は主に輸入に依存しているため、新しい電子スリッター機の研究開発が不可欠です。エレクトロニクス製品の製造には、絶縁材、導電膜、シールド材などの電子材料が大量に必要となります。生産需要を満たすためには、さまざまな原材料を加工する必要があります。これらの材料は通常ロールで供給され、幅と厚さを正確に制御する必要があります。電子製品のスリット要件を満たすために、当社は高精度の-電子材料切断機-およびスリッティングおよび巻き取り機を開発しました。このスリッティングおよび巻き取り機は、電子材料を希望の幅に正確に切断し、きれいでバリのないエッジを確保し、電子製品の性能への悪影響を最小限に抑えます。{8}}電子製品の薄型化と軽量化の傾向に加え、品質と安定性に対する要件がますます厳しくなっていることから、スリットと巻き取り技術はエレクトロニクス業界において不可欠な加工ツールとなっています。たとえば、スマートフォンの製造では、スクリーンプロテクターに使用される絶縁フィルムを、画面サイズに正確に合わせた幅に切断するスリット機や巻き取り機を使用して、完璧なフィット感を実現します。

その他の産業
スリッターリワインダーは上記の主要産業以外にも、繊維や建材などさまざまな産業である程度の実用化が進んでいます。スリッターリワインダーは、その独特の利点により広く使用されています。繊維産業では、スリッター巻き取り機を使用して、布地や革などの材料を切断したり巻き戻したりして、衣類、履物、帽子製造のさまざまなニーズに応えます。また、繊維加工においては、スリッターリワインダーによる自動運転が可能となり、手作業が軽減され効率化が図れます。建材業界では、スリッター巻き取り機を使用して、壁紙や壁紙などの装飾材料のロールを適切なサイズにカットし、設置プロセスを合理化できます。

巻き戻しセクション
巻き出しセクションの動作機構は主にモーターに依存して巻き出しシャフトを駆動し、それによって原料ロールを巻き出します。このプロセス中に、巻き戻し装置と巻き取り装置の間に、原料に必要な張力に等しい張力が発生します。このプロセスでは張力制御システムが重要な役割を果たします。張力制御システムはコントローラとアクチュエータで構成されます。センサーを使用して材料の張力をリアルタイムで検出し、このデータを制御システムにフィードバックします。制御システムはセンサーデータを受信し、それを分析および処理して、張力設定値を決定します。このプリセット張力値に基づいて、制御システムはモーター速度またはブレーキ容量を調整して、巻き出し張力を正確に制御します。材料の張力が過剰または不十分な場合、制御システムが適切な調整を行います。たとえば、センサーが材料の張力が異常に高いことを検出した場合、制御システムはモーターの速度を遅くするかブレーキ容量を低下させ、材料をより容易に巻き戻して張力を低下させることができます。生地の張力が低く、過大な駆動力を必要としない場合、制御システムはモーターの速度を低下させることなく、一定の制動トルクを維持し、安定した生地の巻き出しを保証します。逆に、材料張力が低すぎる場合、制御システムはモーター速度またはブレーキ力を増加させて張力を増加させ、巻き戻しプロセス中に安定した張力を確保します。

スリッティングセクション

スリットセクションでは、カッターと動作モードの選択は、材料の特性とスリット要件に応じて異なります。一般に、円形スリット装置は幅広の材料や厚い材料を加工する場合に使用されます。たとえば、円形ナイフの切断では、高速回転シャフトに取り付けられた固定刃を使用します。-材料がブレードを通過するとき、そのブレードは材料に切断力を及ぼし、材料を希望の幅に切断します。したがって、ブレードはスリッティングプロセス中に一定の角速度を維持する必要があります。正確な切断結果を得るには、ブレードの位置と角度を慎重に調整する必要があり、ブレードシャフトの回転速度は材料の搬送速度と一致している必要があります。ストレートナイフスリッティングでは、ストレートナイフを上下に動かして材料を切断します。きれいでバリのない刃先を確保するには、刃の圧力と切断速度を材料の厚さと硬さに基づいて適切に調整する必要があります。-

巻き戻しセクション
巻き戻しセクションの動作メカニズムは、巻き戻しセクションと多くの類似点を共有します。モーターの駆動により巻取軸が回転し、カットされた素材を巻き取ります。巻き取りプロセスでは大きな摩擦トルクが発生するため、高い巻き取り精度を確保し、製品の品質を向上させるには、優れた張力制御が不可欠です。巻き取り張力制御システムも重要であり、材料の固有の特性と巻き取りプロセスの特定の要件に基づいて、巻き取り張力を正確に調整します。この記事では、シングルチップ マイクロコンピュータに基づく巻取張力制御システムについて説明します。-最初の巻き取り段階では、通常、材料が巻き取りシャフトにしっかりと付着するように、高い巻き取り張力が設定されます。材料が一定の厚さに達すると、巻き戻し張力は減少し始めます。巻き取り径が徐々に大きくなるにつれて、巻き取り張力が減少し、過剰な張力による材料の変形を防ぎます。実際には、リワインダーは主にモーター速度を制御することで巻き戻し速度を調整し、望ましい巻き戻し品質を実現します。さらに、巻取り部には加圧ローラーを装備し、素材を巻取り軸に均一に押し付けることで、スムーズでコンパクトな巻き取り製品を実現します。

全体的なプロセス
スリッターリワインダーの全体的なワークフローは、連続的で整然としたプロセスです。まず、加工対象となる原反ロールを巻出し機に装着し、巻出し張力、スリット幅、巻取り張力などの各種パラメータを設定します。その後、機械が起動し、アンワインダにより原料ロールが巻き出され、トラクション機構により原料ロールが一定速度で前方に搬送されます。スリット機構では、カッターがあらかじめ設定した幅に正確にカットします。スリットされた素材はそのまま前方に進み、巻き取り機に入り、きれいに巻き取られて新しいロール製品になります。プロセス全体を通じて、制御システムはさまざまなパラメータをリアルタイムで監視および調整し、プロセスの安定性と一貫した製品品質を確保します。


結論
スリッターリワインダーは、工業生産の基幹部品として、そのユニークな機能と幅広い用途により、生産効率と製品品質の向上に欠かせない役割を果たしています。スリッティング・リワインド技術は、機械学、電気工学、空気圧学、油圧学など複数の分野を統合した総合技術であり、印刷・包装、機械製造、軽工業建材、軍事用途など、さまざまな分野で広く利用されています。この技術は、さまざまな業界の多様な材料の切断・巻き取りニーズに応えるだけでなく、精密な制御と効率的な加工により、企業の生産コスト削減や市場競争力の向上を強力にサポートします。同時に、我が国の市場経済の継続的な改善と発展に伴い、スリッティングと巻き戻し技術は徐々に現代の機械製造の焦点になってきました。科学技術の発展と産業の継続的な成長に伴い、スリッター・リワインド機も革新・改良を続け、様々な産業の進歩・発展に大きく貢献していきます。
